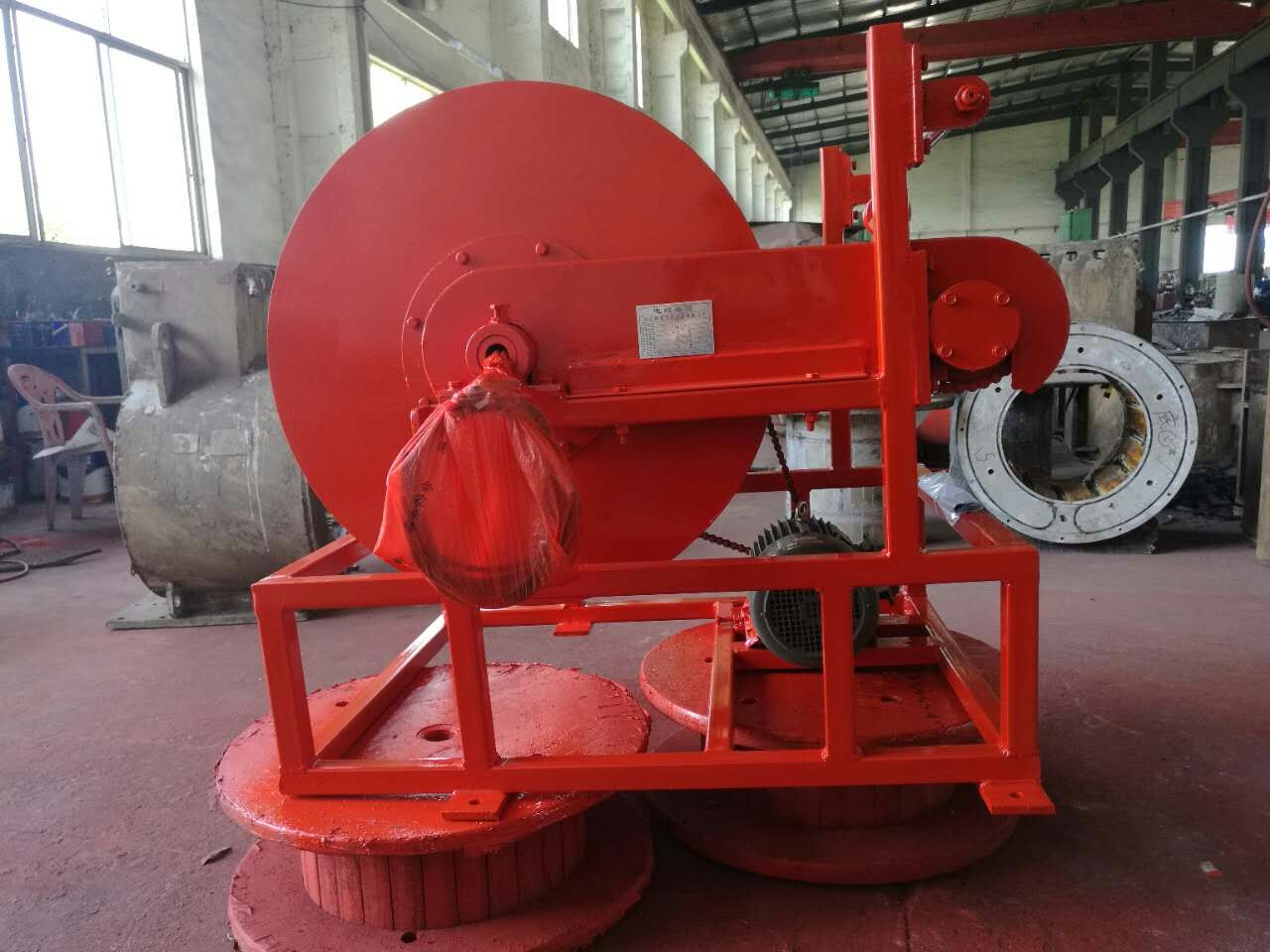

信號電纜卷筒(差動環式)

1、用途：
該產品用于卷取大規格，長距離的供電電纜，能做到與移動電器同步收放電纜。
2、型號說明:
JD □ □- □- □
 相數
卷取電纜長度（m）
額定電流容量 (A )
卷取方式電動式電纜卷筒
3、使用條件：
3.1海拔高度不超過 2000m;
3.2環境溫度：-20~40℃；
3.3卷纜速度：<40m/min;
3.4工作制：連續；
3.5周圍介質無爆炸危險，不含腐蝕金屬和破壞絕緣塑料的氣體塵埃。
4、工作原理
電動式電纜卷筒由主機、控制器兩部分組成。
4.1釋放電纜當移動電器離開電源箱時，電纜卷筒電纜在外力作用下將電纜拖出。
4.2收取電纜當移動電器向電源箱運行時，電纜卷筒的電機通過傳動裝置，將運動傳給卷線筒，
使之收取電纜。
5、安裝、調試
5.1先將卷筒吊放在安裝位置上，卸下圓螺母和止動墊、防水栓塞，用水平儀校平，誤差允許 0.1mm/m,然后緊固螺栓；
5.2請打開卷筒端面檢查孔蓋，把壓制上接線頭的電纜從卷筒防水栓上電纜入口處塞入，將電纜接到接線板的接線柱上。
5.3使電纜伸展放直（不殘留扭力）。
5.4用手沿箭頭相反方向（卷取電纜方向）轉動卷筒，使電纜有秩序地卷繞在卷
筒上。
5.5如果電纜不在一條直線上（或一個平面位置上）使用，需安裝導向輪（滑輪）改變卷纜方向時，請使用 12— 20 倍電纜直徑的導向輪，將導向輪裝在對卷纜無過大抗力的位置上，且須盡量使導向輪的慣性矩小。
5.6檢查電纜卷筒所有緊固件是否松動。
5.7檢查碳刷架螺栓是否松動，抬起碳刷，其壓力約為 11.7—14.7Nf 若在此范圍之外，可調節碳刷架上壓縮彈簧的調節螺母。
6、維護和注意事項
6.1電纜運動的行程上，不得有障礙物和鋒利物件，以防損壞電纜；
6.2經常檢查電刷的長度，電刷在滑環工作一年半就要更換；
6.3定期檢查電機，特別是停機半個月以上再次運行時；
6.4使用前，傳動輪必須加注潤滑油；
6.7 所有引出線都要用蛇形管或鋼管保護，以防損壞絕緣而造成事故；
